| 您的位置：首页 >> 软/硬件使用知识 >> 软/硬件使用知识 >> 主题: [转]没钱可以DIY 手把手教你车载PC如何DIY |
| 标题 | [转]没钱可以DIY 手把手教你车载PC如何DIY |
| clq |
2007-6-10 14:11:31 发表
编辑
[图片]

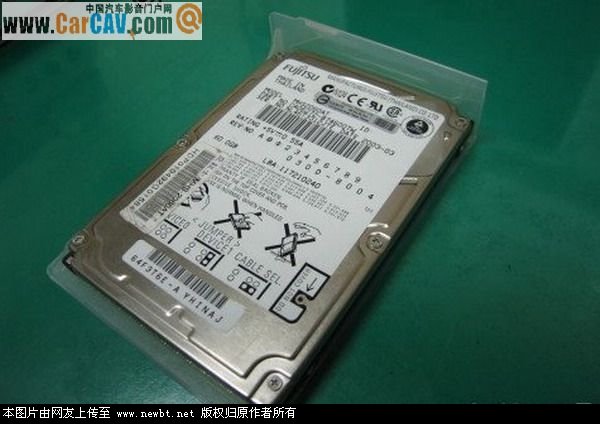

制作过程二 接着制作硬盘固定座部份,预计把硬盘平躺在PCI插槽上面,看来看去只有那个地方高度比较平均,小弟是自己找了一个不知名磁带的外壳(塑胶材质),我要的是它的这个L型的部份!! |
| clq |
2007-6-10 14:11:46 发表
编辑
[图片]
切割好的样子! |
| clq |
2007-6-10 14:11:59 发表
编辑
[图片]

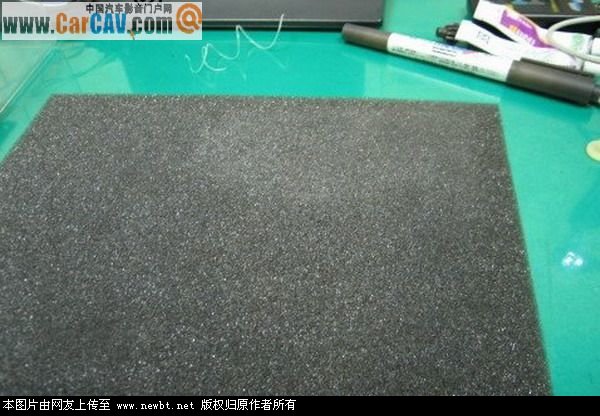

接者找一片制震海棉,这很容易,常组装电脑都知道,买主板的时候里面都会有这薄薄的一片海绵,我需要两小块,一块放在L型固定架底部,一块放在硬盘底部! |
| clq |
2007-6-10 14:12:13 发表
编辑
[图片]

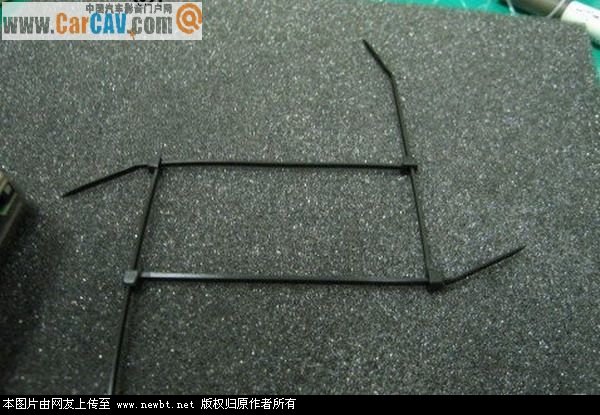

接着就是用束带固定硬盘+海绵+固定架 |
| clq |
2007-6-10 14:12:33 发表
编辑
[图片]

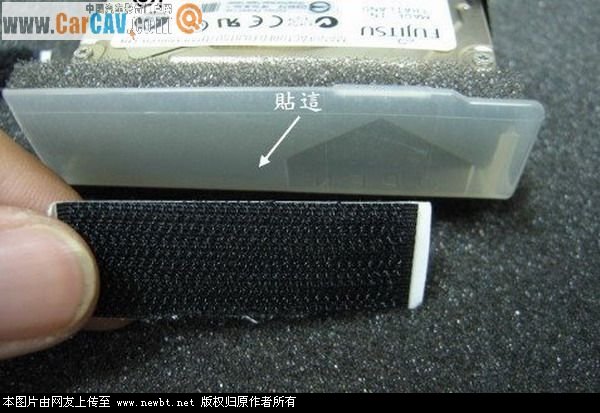

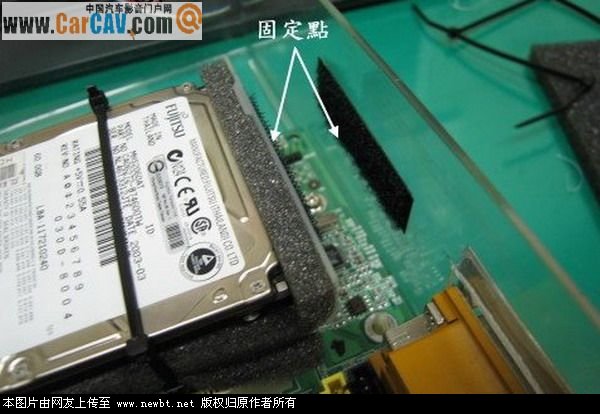

看这个步骤你就会知道为什么我要取L型的部份了,加上魔鬼毡就是很简易的制震+固定! |
| clq |
2007-6-10 14:12:48 发表
编辑
[图片]

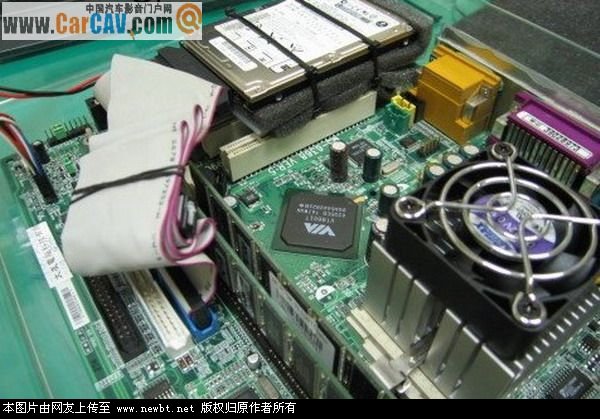

固定好的样子! |
| clq |
2007-6-10 14:13:05 发表
编辑
[图片]

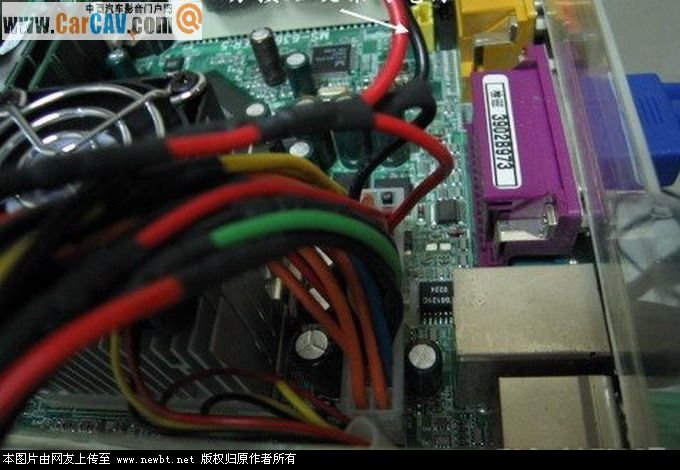

硬盘要加上3.5转2.5的转接排插,这样主机本体的部分就算完工咯! |
| clq |
2007-6-10 14:13:23 发表
编辑
[图片]

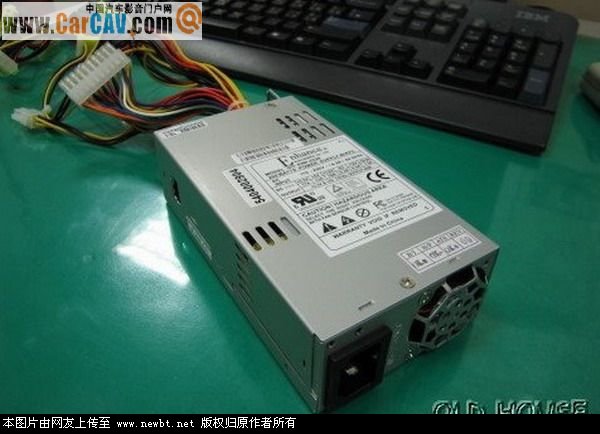

小插曲 原本有买MINI POWER,而且收纳盒内也有预留位置放置,后来实际上车后发现噪音太大,有点受不了,后来就将这部份舍弃,改用一般大小的300W POWER,将POWER放在后行李箱里面,加上DC TO AC使用,20PIN主板电源线要自行制作一组1.8M的延长线,这部份还要分接一组电源给硬盘使用,所以原本设计的MINI POWER这个部份就不能使用了! |
| clq |
2007-6-10 14:13:37 发表
编辑
[图片]

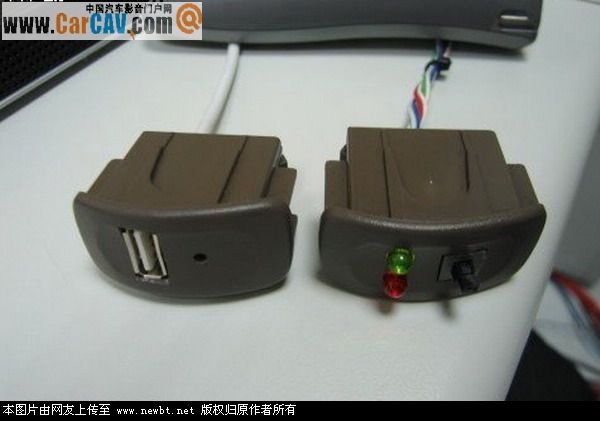

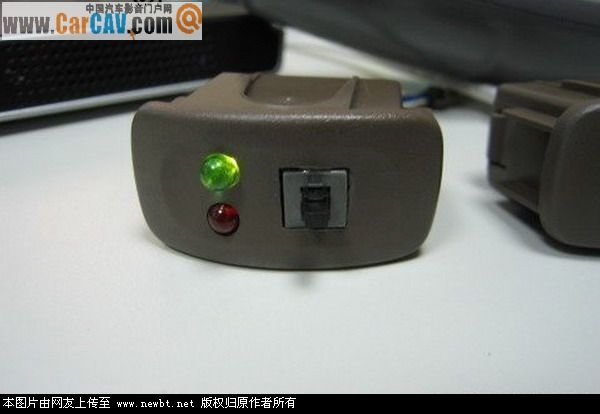

接着制作LED灯号显示,CAR PC主机电源开关还有USB插槽,小弟是把车上预留装饰开关拿来改装,什么是装饰按钮?就是车厂预留加装配备例如雾灯之类的东西,车内必须要加装开关,没加装之前那个开关的位置会装上"假"的开关,那就是装饰开关啦,施工过程省略,总之就是??孔,黏黏AB胶啦,当然啦,开关以及LCD灯号也是要延长啦,因为要拉到中控台,来看看图片比较实际! |
| clq |
2007-6-10 14:14:18 发表
编辑
[图片]
..
|
