标题	自己动手轻松打造5000G洋量存储服务器 [转]
clq	浏览(2351) 2006-08-09 13:59:58 发表编辑关键字: 引子　　注意到存储服务器这个题目，是因为一件小事，半年前，北京一家报社的网管拉着笔者去帮忙买东西，他们报社每期出版的报纸都存在服务器里，原来用的是一台IBM的塔式服务器，挂了两个36G的硬盘，组成raid1，实际上就是36G总容量，最近感觉这个容量越来越不够用，所以，他给总编提议赶时髦买个NAS，啥叫NAS？简而言之，就是一个挂有大量硬盘的服务器，大家可以通过一个固定IP地址访问它，将它作为一个共享的大硬盘使用！打个比方，就像我们平时通过网上邻居访问另一台电脑上的硬盘，并对其进行存取删改等操作，NAS也可以这样用。开玩笑归开玩笑，其实道理还真就是这个道理，多数买这NAS的单位，最看重的不是繁琐的功能，最看重的就是一句话：能挂多少硬盘啊？盼的就是个存储量大！然后再说安全、备份那些事儿。动手打造全导航： ●机箱的选购及分析 ●处理器、显卡等主要配件的安装 ●SATA存储系统的打造 ●硬盘的安装和注意事项 ●大功告成及试用感受开篇小插曲：名牌NAS开价16万，还不含硬盘　　笔者陪朋友到了一家国内著名的IT公司的存储服务器部门，听说看NAS，人家很热情，专门开了个小型演示会，请来公司的技术部主任，又是幻灯又是音乐，深入浅出地将我们讲得晕头转向。然后根据我们的需求和经济承受能力，给我们推荐了一款经济实惠的NAS，这款产品的外观采取4U机架式服务器机箱，前面板上有8个热插拔硬盘位，支持并口IDE硬盘，当时笔者还多了一句嘴：请问，能上SATA硬盘嘛？人家那技术部主任当时蒙了？他竟然不知道还有SATA接口的硬盘！　　技术部主任接着介绍了一下其他硬件配置，更是让我心里一惊，处理器采用赛扬1.2Ghz，内存高达128M！还真没见过主频1.2的赛扬啥样子，就这配置打算要我们多少钱啊？“16.5万元，”技术部主任淡淡地说，“性价比很高啊。”笔者这时禁不住又犯傻一回，问道：“那8个硬盘是多大容量的呢？”主任很诧异地回答：“哦，这个价格不含硬盘，你们想要多大硬盘就去买多大硬盘，我觉得西数200G的那个不错。”啊？还不含硬盘啊，16万多元？！我没听错吧。　　后来，经过来回几轮艰苦卓绝的侃价，并托了内部朋友，总算把价格侃到6万元！再怎么软磨硬泡人家一分钱也不再让了，成交。而后几天，朋友屁颠屁颠买了一堆硬盘回来（8个硬盘又是近万元啊），和厂商派来的技术人员一起安装，费了九牛二虎之力熬了几个通宵，还没搞定，这NAS采用的是厂家利用linux核心开发的一种NAS操作系统，调试设置非常另类，最可气的是老贵的东西做得还挺糙，那些热插拔硬盘盒不用人拔，开机一有点震动，接口就晃荡松了，于是硬盘掉了在系统里找不到，厂家的技术人员告诉朋友：“以后使用过程中，经常自己按按硬盘盒，压紧压紧就没事了，”
clq	2006-8-9 14:00:23 发表编辑 [图片] 自己动手组建5000G存储服务器　　不久，又有一个朋友的网吧要搞一台大容量存储服务器，主要用来存储电影、音乐什么的，供网友们欣赏，问我要不要也买个NAS，我权衡再三，劝他还是自己组装为好，因为NAS价格太贵，不含硬盘就要好几万元，而且只能安装8个或10几个硬盘，容量不够大，单位存储量的成本太高，现在服务器DIY市场已经有了很好的配件供应可以组装出更大容量的存储服务器，并完全能够实现NAS所具有的大多数常用功能，何乐而不为呢？　　说干就干，首先要找一款能够放下很多硬盘并能够提供充足电力和良好散热的机箱，因为一大堆大容量高速硬盘的耗电量和发热量都是惊人的，如果供电不足或者散热解决不好，都很可能对硬盘带来致命的损伤。在这里，我选用了一款国内名牌的3U机架式服务器机箱，这是我所见过的能装硬盘数量最多的机箱，就连庞大的双塔式服务器机箱也没它装的硬盘多，厂家给这个机箱命名为“冰海三代洋量存储服务器机箱”，从名字即可看出这个机箱的定位是组装洋量存储服务器！洋量是什么概念呢？就是能够装下整整20块大容量硬盘！没错，20块！而且只占用3U高度，可以大大节约机柜空间。我推荐朋友采用现在性价比较高的西数250G的硬盘，700多元一块很超值。20块250G的硬盘，如果不做raid，总和5000G！。当然，我还是建议他做Raid，安全些，他说一些破电影做什么raid，丢了就丢了，于是我们就决定不做raid了，就奔一个大容量。

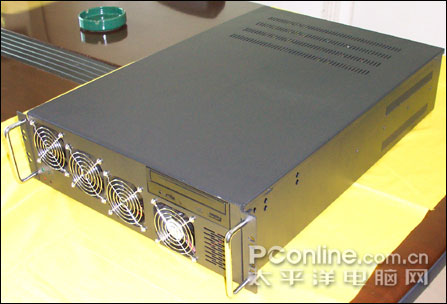

clq	2006-8-9 14:01:30 发表编辑 [图片] 机箱的选购及分析　　看，机箱抱回来了，给人第一感觉是气势磅礴，厚厚的钢板，沉稳的色泽，很有一股王者风范，里里外外大大小小竟然有11个风扇（不包括电源上自带的两个），都是高速滚珠的，这个机箱原本也是为托管服务器设计的，看得出来对散热设计非常重视，电源、硬盘、主板、CPU等发热大户，都有专门的风扇加强散热，机箱内部没有散热死角。良好的散热，对延长硬盘的寿命和保证硬盘稳定运行，无疑是非常关键的一环，后来的实际运行，也再次证明了这点。

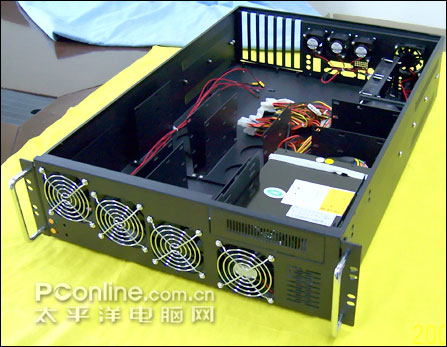

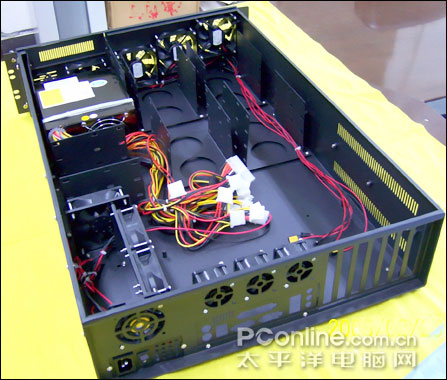

clq	2006-8-9 14:02:48 发表编辑 [图片] 机箱打开后的整体外观
clq	2006-8-9 14:03:19 发表编辑 [图片] 设计者不放过每一个可以放置风扇的位置，连IO后窗上面窄窄的一条空间里也密布了3个高速风机
clq	2006-8-9 14:03:41 发表编辑 [图片] 5组硬盘支架分布在机箱内部，科学的风路设计，让每一块硬盘都能得到顺利的散热保证

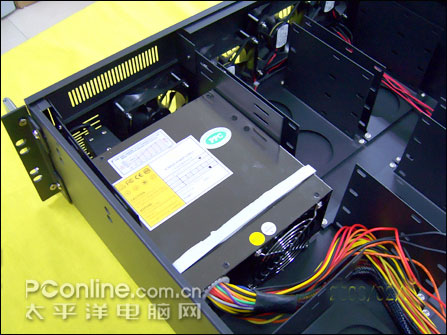

clq	2006-8-9 14:04:07 发表编辑 [图片] 机箱标配一台难得一见的600瓦大功率纯净服务器电源，据介绍，曾经有人用这个电源带着双至强＋30个硬盘跑一直很正常

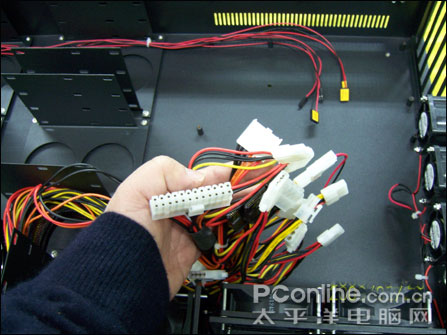

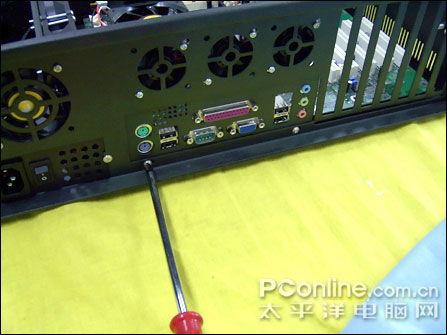

clq	2006-8-9 14:04:31 发表编辑 [图片] 电源的接口很丰富，可以满足各种接口的主板需求。机箱的IO后窗挡板是可以左右微微移动调整的，如果和主板不匹配，还可以拆下来，直接使用主板自带的弹簧片背板。我就使用的主板自带的IO背板。

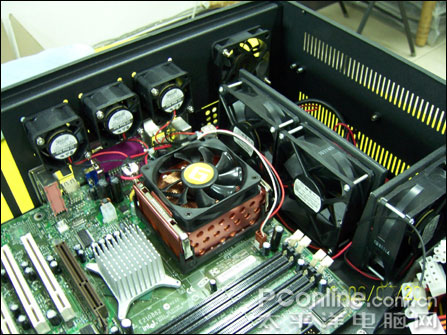

clq	2006-8-9 14:06:53 发表编辑 [图片] 处理器、显卡等主要配件的安装　　这次使用的是一块从网吧一台PC上拆下来的老板子，英特尔公司的intel865GAV，集成显卡和声卡，没有网卡。CPU是一块P4－2.8C，支持超线程和双通道，可比那台6万多元的NAS用的赛扬1.2强多了。装上一个纯铜散热器，机箱内部两个8025的大口径滚珠风机正好挨着CPU旁边，可以给纯铜散热器提供更加强劲的辅助散热！

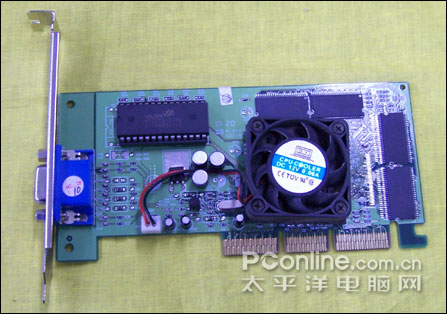

clq	2006-8-9 14:07:25 发表编辑 [图片] 朋友说这块主板的板载显卡已经坏了，拿来一块AGP显卡，让我装上。

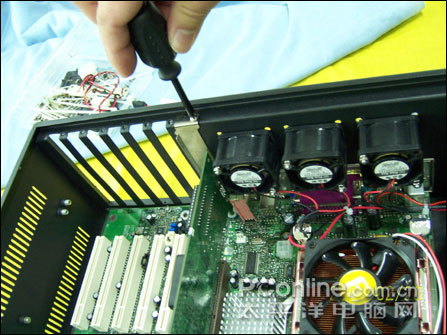

clq	2006-8-9 14:07:57 发表编辑 [图片] 3U高度直立插卡已经绰绰有余，不必通过什么转接卡了。好像装PC那样，直接拧上显卡即可。
